一、產品概述及性能

---

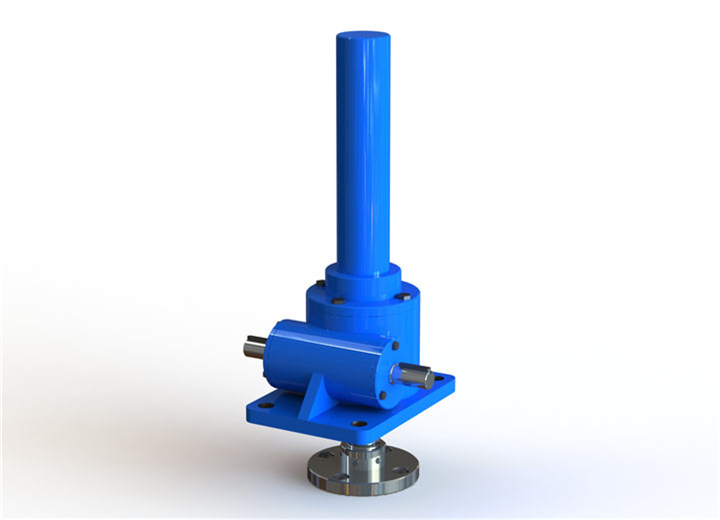

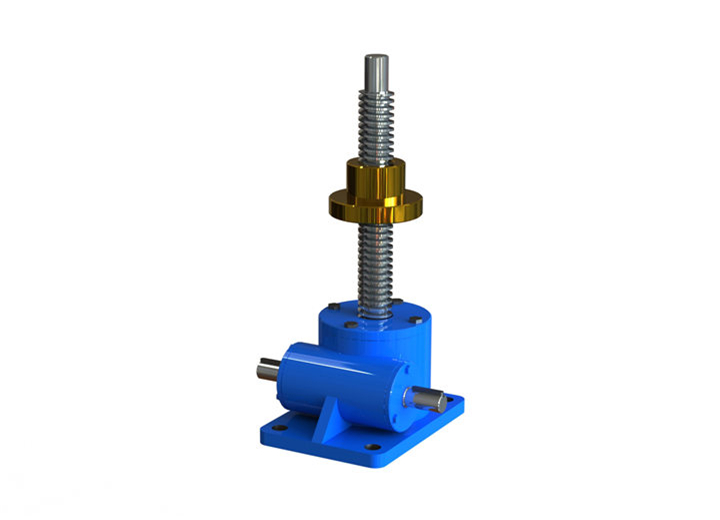

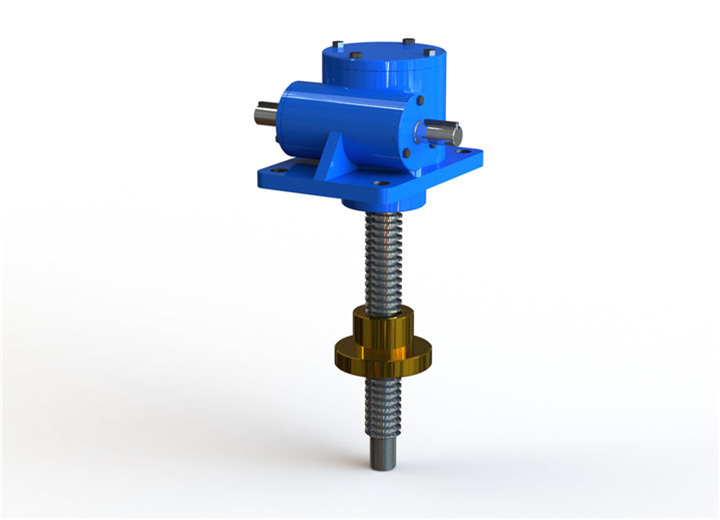

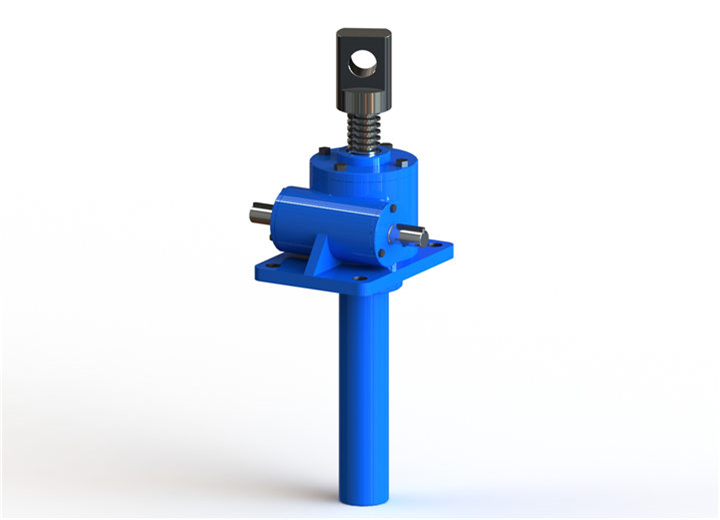

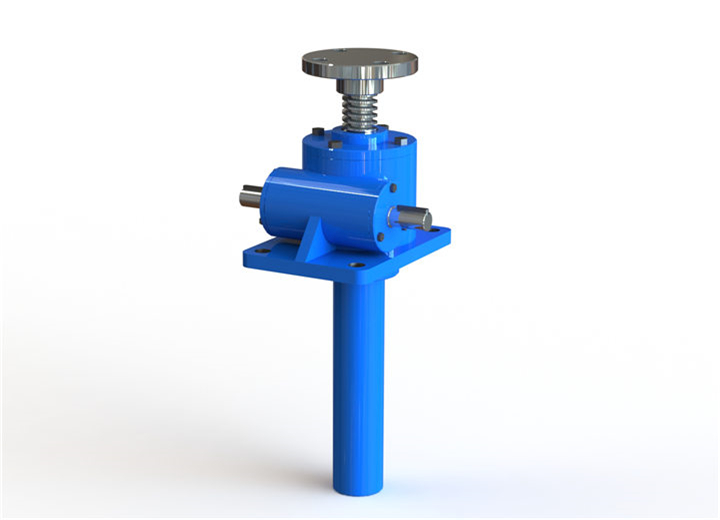

SWL系列蝸輪絲桿升降機作為一種基礎起重部件，由90年代引進，經原太重標準逐步演化為JB/T8809-1998行業推薦標準。產品通過蝸輪傳動絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機  ， 驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system  ”工作系統。產品標準承載能力范圍從100KG~120t,最高輸入轉速1500r/min，允許最大提升速度3.1m/min，工作環境溫度-20~100C°之間，絲桿工作行程長度可按客戶要求制造。

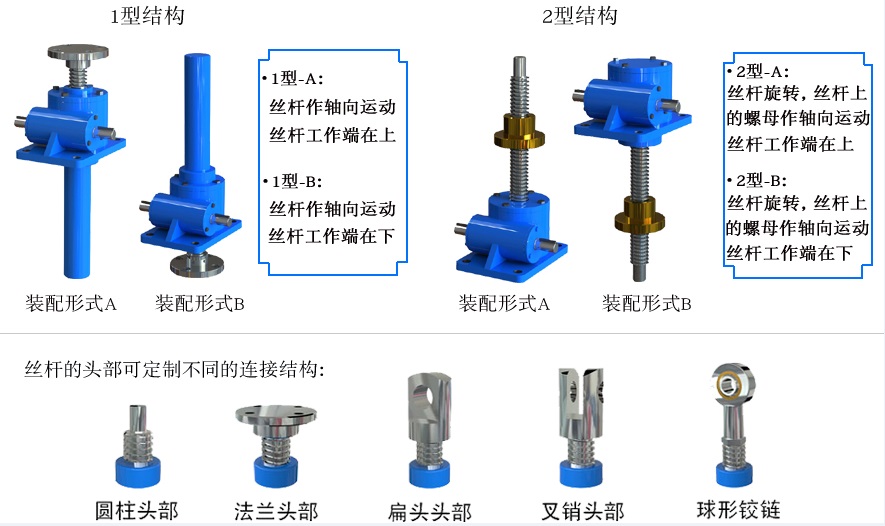

二、產品結構和裝配形式

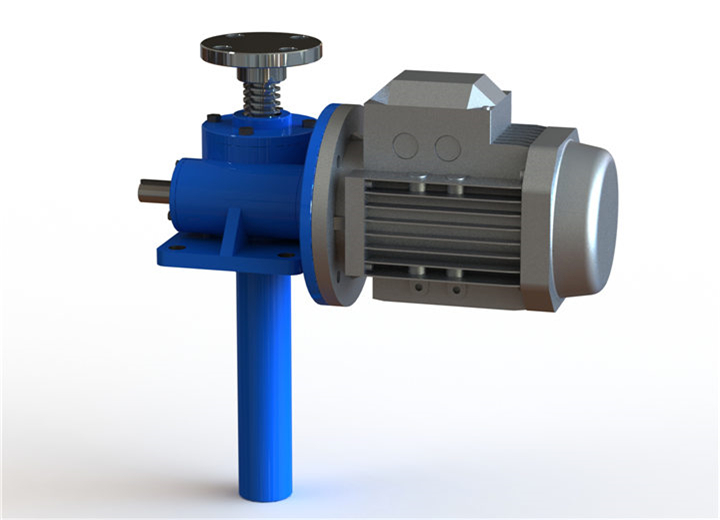

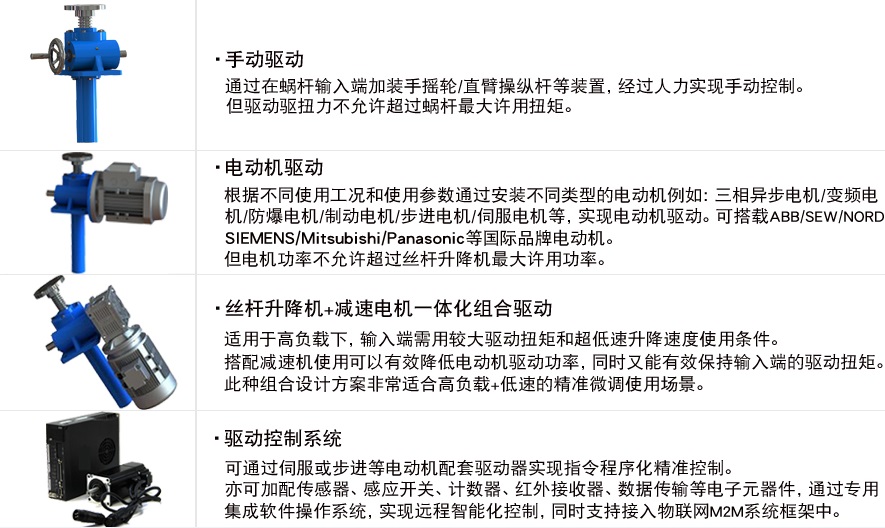

三、產品驅動控制方式

---

四、產品主要性能參數

---

 1.最大許用功率是在環境溫度為20°C，工作持續率為20%h，蝸桿轉速為1500r/min的條件參數下。

 2.總效率為油脂潤滑條件下的參數。

 3.工作環境溫度-20°C~+80°C。

 4.在靜止?fàn)顟B(tài)一般可以自鎖。

五、產品應用結構范圍

---

1.生產流水線中的提升、位移、夾緊、翻轉等執行裝置。

2.冶金設備中裝置及夾緊，提升和翻轉裝置。

3.車輛制造業的舉車機、柔性工裝及焊接升降機等。

4.光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置。

5.航空航天、國防軍事、天文望遠鏡等遙控執行裝置。

6.升降舞臺升降裝置。

7.造船、水利、食品及倉儲、鑄造等行業、醫療機械、木工機械、食品機械的各種執行機構。

8.立車和龍門等機床上的提升裝置。

六、產品性能優點

1.靜載自鎖：梯形絲桿具有自鎖功能，沒有制動裝置也可保持自鎖狀態。受較大振動沖擊負荷時，自鎖有失效風險需加制動。

2.低速、低頻率：主要用于大負荷、低速與無需頻繁工作的場所。

3.產品結構模塊化：產品結構緊湊，模塊化，可簡單連接各種輔助附件和驅動源。

4.環保低噪：產品運行噪音小、采用潤滑脂潤滑，無泄漏。

5.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。

6.材質可選：根據不同使用環境，絲桿可選用不銹鋼、40CrMoTi、40CrMo、20CrMo等低碳合金鋼材料，提升機械性能。

7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。

8.使用壽命長：產品內部核心部件蝸輪可采用鋁青銅或錫青銅等高耐磨性材料，直接提升產品使用壽命。

·產品詳細參數資料、產品選型、CAD外形圖或三維數模、方案設計等，可聯系我司銷售工程師提供服務。
