一、產品概述及性能

---

KHS系列高速錐齒輪絲桿升降機是科邁德公司自主研發的一種高速基礎起重部件，承載能力從100KG — 50T。和普通蝸輪絲桿升降機相比，KHS錐齒輪絲桿升降機具有一個顯著的特點：絲桿升降速度快，因核心傳動結構為錐齒輪傳動，齒輪傳動比較小，所以適用于高速運轉場合。允許最高升降/給進速度可達6m/min，最高輸入轉速500r/min。產品通過錐齒輪傳動絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system  ”工作系統。工作環境溫度-20~100C°之間，絲桿工作行程長度可按客戶要求制造。

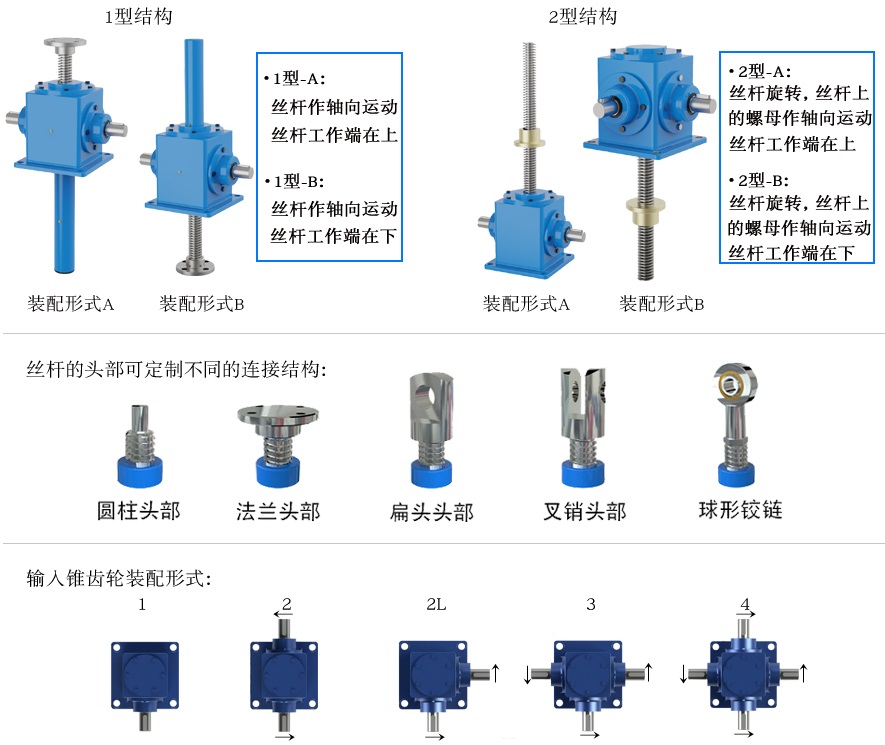

二、產品結構和裝配形式

---

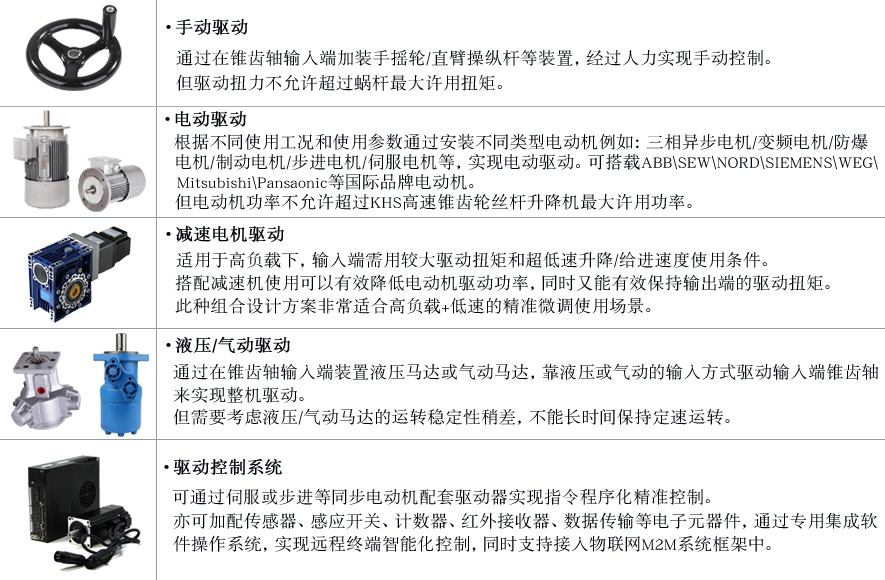

三、產品驅動控制形式

---

四、產品主要性能參數

      2.提升不同負荷時允許的扭矩、功率、轉速不同，不同起動持續率的最大功率不同。

      3.對有雙方向套的升降機，絲桿除受軸向力外，也允許受一定的側向力。

      4.輸入軸伸處允許承受一定的徑向力、允許裝齒輪、鏈輪或皮帶輪。

五、產品應用結構范圍

---

該產品廣泛應用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。

1.機械加工上重壓緊固裝置升降臺、翻轉裝置及塑料加工機器等

2.安裝和維修用爬梯和工具升降架、機車維修升降臺位。

3.軋機輥道間隙調整、管材或板材位置的調整

4.鑄造啟膜混凝土凝土造型

5.冶煉方面用于調整電極、熱液體澆筑

6.建筑方面用于移動設備和組合成品的模版，可升降的窗戶、墻壁、圍墻等

7.文化衛生方面可升降舞臺、調整游泳池地面高度、調整手術臺高度

8.水利方面用于水庫的閘門和保護板

9.科研方面用于不能用人力調整的運動等

特適用于大型的升降平臺。

六、產品性能優點

---

1.靜載自鎖：梯形絲桿具有自鎖功能，沒有制動裝置也可保持自鎖狀態。受較大振動沖擊負荷時，自鎖有失效風險需加制動。

2.動力源廣泛：可支持各種動力源輸入，手動、電動、氣動、液壓等動力源。

3.產品結構模塊化：產品結構緊湊，模塊化，可簡單連接各種輔助附件和驅動源。

4.環保高速：產品運行速度快、采用潤滑脂潤滑，無泄漏。

5.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。

6.材質可選：根據不同使用環境，絲桿可選用不銹鋼、軸承鋼、40CrMoTi、40CrMo、20CrMo等低碳合金鋼材料，提升機械性能。

7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。

8.使用壽命長：產品內部核心部件錐齒輪采用40CrMoTi高性能合金材料，直接提升產品使用壽命。

·產品詳細參數資料、產品選型、CAD外形圖或三維數模、方案設計等，可聯系我司銷售工程師提供服務。
